硅片表面污染及清洗機理

????

在半導體材料的制備過程中，每一道工序都涉及到清洗，而且清洗的好壞直接影響下一道工序，甚至影響器件的成品率和可靠性。

由于ULSI集成度的迅速提高和器件尺寸的減小，對于晶片表面沾污的要求更加嚴格，ULSI工藝要求在提供的襯底片上吸附物不多于500個/m2×0.12um，金屬污染小于 1010atom/cm2。晶片生產中每一道工序存在的潛在污染，都可導致缺陷的產生和器件的失效。因此，硅片的清洗引起了專業人士的重視。

以前很多廠家都用手洗的方法，這種方法人為的因素較多，一方面容易產生碎片，經濟效益下降，另一方面手洗的硅片表面潔凈度差，污染嚴重，使下道工序化拋腐蝕過程中的合格率較低。所以，硅片的清洗技術引起了人們的重視，找到一種簡單有效的清洗方法是當務之急。本文介紹了一種超聲波清洗技術，其清洗硅片的效果顯著，是一種值得推廣的硅片清洗技術。    硅片表面污染的原因：

晶片表面層原子因垂直切片方向的化學鍵被破壞而成為懸空鍵，形成表面附近的自由力場，尤其磨片是在鑄鐵磨盤上進行，所以鐵離子的污染就更加嚴重。同時，由于磨料中的金剛砂粒徑較大，造成磨片后的硅片破損層較大，懸掛鍵數目增多，極易吸附各種雜質，如顆粒、有機雜質、無機雜質、金屬離子、硅粉粉塵等，造成磨片后的硅片易發生變花、發藍、發黑等現象，使磨片不合格。硅片清洗的目的就是要除去各類污染物，清洗的潔凈程度直接決定著ULSI向更高集成度、可靠性、成品率發展，這涉及到高凈化的環境、水、化學試劑和相應的設備及配套工藝，難度越來越大，可見半導體行業中清洗工藝的重要性。

實驗及結果分析

1.實驗設備和試劑

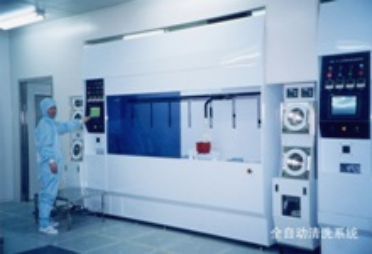

　　實驗設備：TE-6000硅片清洗機
　　實驗使用的試劑：有機堿、Q325-B清洗劑、活性劑、去離子水、助磨劑

2.實驗過程
（1）超聲波清洗的基本原理
　　利用28KHz以上的電能，經超聲波換能器轉換成高頻機械振蕩而傳入到清洗液中。超聲波在清洗液中疏密相間地向前輻射，使液體流動，并不停地產生數以萬計的微小氣泡。這些氣泡是在超聲波縱向傳播的負壓區形成及生長，而在正壓區迅速閉合。這種微小氣泡的形成、生成迅速閉合稱為空化現象，在空化現象中氣泡閉合時形成超過1000個大氣壓的瞬時高壓，連續不斷產生的瞬時高壓，像一連串小爆炸不停地轟擊物體表面，使物體及縫隙中的污垢迅速剝落。這種空化侵蝕作用就是超聲波清洗的基本原理。

（2）清洗工藝流程
　　自動上料→去離子水＋超聲波清洗＋拋動→堿液＋超聲波清洗＋拋動→去離子水＋超聲波清洗＋拋動→堿液＋超聲波清洗＋拋動→堿液＋超聲波清洗＋拋動→去離子水＋超聲波清洗＋拋動＋溢流→去離子水＋超聲波清洗＋拋動＋溢流→自動下料
（3）清洗液的最佳配比的確定
　　取4″及500祄厚的硅片做十組實驗，固定5分鐘清洗時間及超聲清洗的溫度，見下面列表。
　　從表中觀察不同條件下硅片表面，用熒光燈照射表面可清楚看出硅表面的潔凈程度。因此得出清洗液的最佳配比為 活性劑:清洗劑: 去離子水=0.10:1.00:7.0
　　通過實驗發現當清洗劑的濃度越低，越有利于水的清洗，但清洗劑的濃度不能低于15%，否則清洗效果反而降低。
（4）超聲清洗時間的確定
　　將磨片分為十組，以上述最佳配比為清洗液超聲清洗，按不同的時間分為十批清洗， 清洗時間分別是1，2，3，4，5，6，7，8，9，10min。同時用去離子水代替清洗液同樣條件下做對比實驗，得出結論， 清洗劑的清洗效果明顯好于去離子水，而且超聲清洗時間在3min清洗效果就已經比較理想了。
（5）超聲清洗溫度的確定
　　非離子表面活性劑在液固界面的吸附量隨溫度升高而增加。這是因?yàn)樵诘蜏貢r(shí)非離子表面活性劑與水完全混溶，親水基聚氧乙烯與水形成的氫鍵能量低，當溫度升高后，分子的熱運動加劇，致使氫鍵破壞，使非離子表面活性劑在水中的溶解度下降，溫度升高到一定值時，非離子表面活性劑從水溶液中析出變混濁，此溫度即為濁點。因此溫度升高時非離子表面活性劑逃離水的趨勢增強，吸附量增大。溫度對非離子表面活性劑的去污能力的影響是明顯的，當溫度接近于濁點時，清洗效果最好。通過實驗得出30～50℃之間均可，但45℃為最佳。
（6）掃描電子顯微鏡的觀察
　　通過掃描電子顯微鏡能譜分析可以得出：研磨片的表面黑點主要是顆粒污染物和碳元素聚集物。

3. 實驗結果和討論
（1） 硅片經過磨片工序后，一直使硅片處于去離子水中浸泡狀態，這樣在經過清洗機清洗后表面潔凈，在化拋后尤為明顯， 化拋后硅片表面相當光澤干凈，使其合格率大大提高；若由于工藝需要測試硅片厚度或電阻率，使其脫離水后，在重新清洗后的硅片化拋時， 表面大多數會出現暗花及不明顯的污染痕跡，直觀表面較差。
（2） 清洗次數對清洗效果有很大影響，清洗次數多的硅片比清洗次數少的硅片表面光潔，這就要求在以后的探索中如何控制清洗液的時效性，如清洗四英寸硅片達500片時，需及時更換清洗液。
（3）適當加入有機堿，利用堿的腐蝕性，絡合硅片表面的金屬離子，以加快清洗的速度，提高清洗的效率。

近幾年來，時代超聲以前所未有的發展速度向半導體、太陽能硅片制造領域挺進，自2000年以來市場銷售額以每年60%的速度遞增。尤其是近幾年開發生產的清洗設備先后有數十臺設備進入日立、LG、飛利浦、無錫尚德、南京中電光伏等多家大型生產線。設備在生產線上與國外同類設備并線使用，完全達到用戶的使用要求。

????
